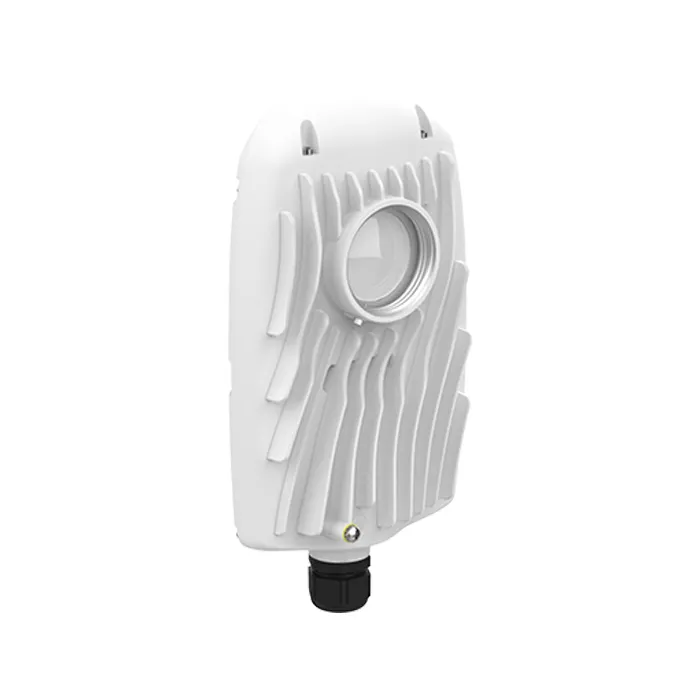

اکسس پوینت mimosa سری AC مدل B5x

توضیحات

اکسس پوینت mimosa سری AC مدل B5x

اکسس پوینت mimosa سری AC مدل B5x یک رادیو بک‌هاول بی‌سیم حرفه‌ای و پرظرفیت است که برای ایجاد لینک‌های Point-to-Point یا PTP در شبکه‌های Fixed Wireless طراحی شده است. این محصول با پشتیبانی از سرعت انتقال تا 1.5 گیگابیت بر ثانیه، فناوری 4×4:4 MIMO و محدوده فرکانسی گسترده 4.9 تا 6.4 گیگاهرتز، راهکاری مناسب برای ایجاد ارتباطات بی‌سیم پرسرعت در فواصل کوتاه تا دوربرد محسوب می‌شود.

اکسس پوینت mimosa سری AC مدل B5x برای استفاده در لینک‌های بک‌هاول، ارتباط بین دکل‌ها، اتصال سایت‌های شبکه، لینک‌های Relay و پروژه‌هایی که امکان استفاده از فیبر نوری وجود ندارد، طراحی شده است. پشتیبانی از فناوری GPS Sync و مدیریت هوشمند طیف فرکانسی نیز به استفاده بهتر از منابع رادیویی و کاهش تأثیر تداخلات کمک می‌کند.

این محصول به صورت ماژولار طراحی شده و امکان استفاده از آنتن‌های مختلف سری X را فراهم می‌کند. آنتن داخلی دستگاه دارای بهره 8dBi است و در صورت نیاز می‌توان از آنتن‌های Twist-on سازگار با بهره‌های بالاتر مانند 12، 16، 20 و 25dBi استفاده کرد.

طراحی و عملکرد

اکسس پوینت mimosa سری AC مدل B5x با بدنه مقاوم آلومینیومی Die-Cast ساخته شده و برای نصب در فضای باز طراحی شده است. استاندارد IP67 مقاومت مناسبی در برابر نفوذ آب و گرد و غبار ایجاد می‌کند و دستگاه می‌تواند در شرایط محیطی سخت مورد استفاده قرار گیرد.

این رادیو با ابعاد 241 × 139 × 76 میلی‌متر و وزن حدود 1.4 کیلوگرم طراحی شده است. ساختار مقاوم دستگاه برای نصب روی دکل و پایه مناسب بوده و مقاومت در برابر باد تا سرعت حدود 200 کیلومتر بر ساعت را ارائه می‌دهد.

سرعت و ظرفیت بالا

یکی از مهم‌ترین ویژگی‌های اکسس پوینت mimosa سری AC مدل B5x ظرفیت بالای انتقال داده آن است. این دستگاه می‌تواند در مجموع تا 1.5Gbps سرعت IP ارائه دهد و برای ارتباطات پرظرفیت بین دو نقطه مورد استفاده قرار گیرد.

فناوری 4×4:4 MIMO و مدولاسیون OFDM تا 256QAM امکان استفاده مؤثرتر از ظرفیت لینک را فراهم می‌کنند. دستگاه از کانال‌های 20، 40 و 80 مگاهرتز پشتیبانی می‌کند و بسته به شرایط شبکه و قوانین فرکانسی منطقه می‌توان تنظیمات مناسب را انتخاب کرد.

همچنین تأخیر پایین کمتر از 1 میلی‌ثانیه در حالت Auto، این محصول را برای کاربردهایی که نیاز به ارتباط سریع و پایدار دارند، مناسب می‌کند.

پشتیبانی از GPS Sync و مدیریت طیف

اکسس پوینت mimosa سری AC مدل B5x به فناوری GPS Sync مجهز شده است. این قابلیت امکان هماهنگ‌سازی دقیق زمان‌بندی انتقال داده را فراهم می‌کند و در شبکه‌هایی که چند لینک بی‌سیم در کنار یکدیگر فعالیت می‌کنند، می‌تواند به استفاده بهتر از طیف فرکانسی کمک کند.

فناوری Multi-Channel و Auto-Everything نیز برای مدیریت بهتر شرایط رادیویی در نظر گرفته شده است. این قابلیت‌ها به دستگاه کمک می‌کنند در محیط‌های دارای تداخل، عملکرد پایدارتر و استفاده مؤثرتری از کانال‌های موجود داشته باشد.

محدوده فرکانسی گسترده

B5x از محدوده فرکانسی 4.90 تا 6.40 گیگاهرتز پشتیبانی می‌کند. این محدوده فرکانسی امکان انتخاب کانال‌های مختلف و دور شدن از بخش‌های شلوغ طیف 5 گیگاهرتز را فراهم می‌کند.

پشتیبانی از فرکانس 4.9 گیگاهرتز نیز در مناطقی که قوانین محلی اجازه می‌دهند، امکان استفاده از طیف‌های اختصاصی‌تر را برای پروژه‌های حرفه‌ای فراهم می‌کند. البته محدوده فرکانسی قابل استفاده نهایی به مقررات کشور محل نصب بستگی دارد.

آنتن ماژولار و انعطاف‌پذیر

یکی از نقاط قوت اکسس پوینت mimosa سری AC مدل B5x امکان استفاده از آنتن‌های مختلف سری X است. دستگاه به صورت ماژولار طراحی شده و می‌توان با توجه به فاصله و نیاز لینک، آنتن مناسب را انتخاب کرد.

آنتن داخلی دستگاه دارای بهره 8dBi است و امکان استفاده از آنتن‌های Twist-on سری N5-X با بهره‌های مختلف نیز وجود دارد. آنتن‌های 12dBi و 16dBi از نوع Horn و آنتن‌های 20، 25 و 30dBi از گزینه‌های سازگار با این خانواده هستند.

این ساختار باعث می‌شود B5x بتواند برای پروژه‌های مختلف با برد و شرایط محیطی متفاوت مورد استفاده قرار گیرد.

فناوری TDMA و Frequency Diversity

اکسس پوینت mimosa سری AC مدل B5x از فناوری‌های TDMA و TDMA-FD برای مدیریت انتقال داده استفاده می‌کند. حالت‌های مختلف تخصیص زمان و فرکانس به دستگاه اجازه می‌دهند نحوه استفاده از ظرفیت لینک با توجه به نیاز شبکه تنظیم شود.

پشتیبانی از نسبت‌های ترافیکی مختلف مانند 75:25، 67:33 و 50:50 نیز امکان تنظیم بهتر ظرفیت ارتباطی در جهت دریافت و ارسال را فراهم می‌کند.

ویژگی های اکسس پوینت mimosa سری AC مدل B5x

• نوع محصول: رادیو بک‌هاول بی‌سیم Outdoor
• مناسب برای لینک‌های Point-to-Point
• محدوده فرکانسی: 4.9 تا 6.4 گیگاهرتز
• حداکثر سرعت انتقال: 1.5Gbps
• فناوری 4×4:4 MIMO
• مدولاسیون OFDM تا 256QAM
• پشتیبانی از کانال‌های 20، 40 و 80 مگاهرتز
• پشتیبانی از GPS Sync
• پشتیبانی از TDMA و TDMA-FD
• آنتن داخلی با بهره 8dBi
• پشتیبانی از آنتن‌های Twist-on سری N5-X
• یک عدد پورت Gigabit Ethernet
• پشتیبانی از Passive PoE
• حداکثر توان مصرفی: 20 وات
• حداکثر توان خروجی: 30dBm در حالت تک فرکانس
• حداکثر توان خروجی: 27dBm در حالت دو فرکانس
• استاندارد مقاومت در برابر آب و گرد و غبار: IP67
• بدنه آلومینیومی Die-Cast
• پشتیبانی از Smart Spectrum Management
• تأخیر کمتر از 1 میلی‌ثانیه در حالت Auto
• مقاومت در برابر باد تا 200 کیلومتر بر ساعت
• مناسب برای لینک‌های کوتاه تا دوربرد
• مناسب برای شبکه‌های Fixed Wireless
• نصب روی دکل و پایه

مشخصات فنی

مدل: B5x
نوع محصول: PTP Backhaul Radio
فناوری بی‌سیم: Fixed TDMA / TDMA-FD / Auto-TDMA
حداکثر سرعت: 1.5Gbps IP Aggregate
سرعت PHY: تا 1.7Gbps
MIMO: 4×4:4
مدولاسیون: OFDM تا 256QAM

محدوده فرکانسی:
4.90 تا 6.40GHz

پهنای کانال:
20، 40 و 80MHz
پشتیبانی از حالت Single یا Dual Channel

حداکثر توان خروجی:
30dBm در حالت Single Frequency
27dBm در حالت Dual Frequency

حساسیت دریافت:
87- دسی‌بل میلی‌وات در 80MHz
90- دسی‌بل میلی‌وات در 40MHz
93- دسی‌بل میلی‌وات در 20MHz

بهره آنتن داخلی:
8dBi

آنتن‌های قابل اتصال:
N5-X Twist-on
12dBi Horn
16dBi Horn
20dBi Dish
25dBi Dish
30dBi Dish

رابط شبکه:
1 عدد Gigabit Ethernet
10/100/1000-Base-T

روش تغذیه:
Passive PoE
48V DC

حداکثر مصرف انرژی:
20 وات

محافظت Lightning و ESD:
6kV

ابعاد:
241 × 139 × 76 میلی‌متر

وزن:
1.4 کیلوگرم بدون پایه

جنس بدنه:
Die-Cast Aluminum

استاندارد مقاومت:
IP67

دمای کاری:
40- تا 55+ درجه سانتی‌گراد

رطوبت کاری:
5 تا 100 درصد، شامل شرایط متراکم

حداکثر ارتفاع کاری:
4420 متر

مقاومت در برابر باد:
تا 200 کیلومتر بر ساعت

مدیریت و مانیتورینگ شبکه

اکسس پوینت mimosa سری AC مدل B5x امکان مدیریت و نظارت بر وضعیت لینک را فراهم می‌کند. مدیر شبکه می‌تواند وضعیت ارتباط، سلامت لینک و پارامترهای عملکردی را بررسی کرده و مشکلات احتمالی را سریع‌تر شناسایی کند.

پلتفرم مدیریتی Mimosa امکان مانیتورینگ لینک‌ها را فراهم می‌کند و برای شبکه‌هایی که تعداد زیادی لینک بی‌سیم در آن‌ها نصب شده است، مدیریت متمرکز را ساده‌تر می‌کند.

مدیریت هوشمند طیف فرکانسی

B5x از قابلیت Smart Spectrum Management بهره می‌برد که برای بررسی شرایط طیف فرکانسی و مدیریت بهتر کانال‌ها طراحی شده است. سیستم می‌تواند تداخلات موجود در کانال‌ها را بررسی کرده و در انتخاب کانال و پهنای باند مناسب به بهینه‌سازی عملکرد شبکه کمک کند.

این قابلیت در محیط‌های شهری و مناطقی که تعداد زیادی تجهیزات بی‌سیم در حال فعالیت هستند، اهمیت بیشتری پیدا می‌کند.

امنیت و قابلیت های شبکه

اکسس پوینت mimosa سری AC مدل B5x از قابلیت‌های مختلفی برای مدیریت ترافیک و امنیت شبکه پشتیبانی می‌کند. استفاده از VLAN، QoS و قابلیت‌های مدیریتی شبکه باعث می‌شود این محصول برای پروژه‌های حرفه‌ای و زیرساخت‌های ارتباطی سازمانی مناسب باشد.

پشتیبانی از VLAN و قابلیت‌های مدیریت ترافیک امکان جداسازی و کنترل بهتر داده‌ها را در شبکه فراهم می‌کند. همچنین قابلیت QoS به مدیریت ترافیک و اولویت‌بندی سرویس‌های مختلف کمک می‌کند.

نصب و شرایط محیطی

B5x برای نصب در فضای باز ساخته شده و بدنه مقاوم آن برای شرایط محیطی سخت مناسب است. استاندارد IP67 از دستگاه در برابر نفوذ گرد و غبار و آب محافظت می‌کند.

دستگاه با استفاده از دو Strap روی پایه یا دکل نصب می‌شود و طراحی آن امکان استفاده از آنتن‌های مختلف را فراهم می‌کند. اتصال Ground Lug نیز برای اتصال ارت و محافظت بهتر تجهیزات در برابر عوامل الکتریکی در نظر گرفته شده است.

کاربردهای اکسس پوینت mimosa سری AC مدل B5x

این محصول به دلیل ظرفیت بالا، طراحی Outdoor و پشتیبانی از فرکانس گسترده می‌تواند در پروژه‌های مختلف مورد استفاده قرار گیرد:

• لینک‌های Point-to-Point
• بک‌هاول شبکه‌های بی‌سیم
• اتصال بین دکل‌ها
• لینک‌های Relay
• اتصال سایت‌های شبکه
• شبکه‌های Fixed Wireless
• ارتباط بین ساختمان‌ها
• اتصال مراکز داده و سایت‌های مختلف
• پروژه‌های اینترنت بی‌سیم
• ارتباطات سازمانی و صنعتی
• پروژه‌هایی که اجرای فیبر نوری دشوار یا پرهزینه است
• لینک‌های کوتاه و متوسط و دوربرد

مزایای اکسس پوینت mimosa سری AC مدل B5x

• سرعت تا 1.5Gbps
• فناوری 4×4:4 MIMO
• محدوده فرکانسی گسترده 4.9 تا 6.4GHz
• پشتیبانی از GPS Sync
• پشتیبانی از TDMA و Frequency Diversity
• امکان استفاده از آنتن‌های ماژولار سری X
• آنتن داخلی 8dBi
• پورت Gigabit Ethernet
• پشتیبانی از Passive PoE
• استاندارد IP67
• بدنه مقاوم آلومینیومی
• مدیریت هوشمند طیف فرکانسی
• تأخیر پایین
• مناسب برای لینک‌های پرظرفیت
• مناسب برای نصب Outdoor
• مقاومت در برابر شرایط آب‌وهوایی سخت

جمع بندی

اکسس پوینت mimosa سری AC مدل B5x یک رادیو بک‌هاول حرفه‌ای برای ایجاد لینک‌های Point-to-Point پرظرفیت است که با ارائه سرعت تا 1.5Gbps، فناوری 4×4:4 MIMO، محدوده فرکانسی 4.9 تا 6.4 گیگاهرتز و پشتیبانی از GPS Sync، عملکرد مناسبی را برای شبکه‌های Fixed Wireless فراهم می‌کند.

قابلیت استفاده از آنتن‌های ماژولار سری X، بدنه مقاوم IP67، پشتیبانی از Smart Spectrum Management و طراحی مناسب نصب روی دکل باعث شده است این محصول برای لینک‌های کوتاه، متوسط و دوربرد گزینه‌ای انعطاف‌پذیر باشد.

در مجموع، اگر برای ایجاد یک لینک بی‌سیم پرظرفیت و پایدار بین دو سایت به یک رادیوی Outdoor حرفه‌ای نیاز دارید، اکسس پوینت mimosa سری AC مدل B5x با ظرفیت بالا، طراحی مقاوم و امکانات پیشرفته مدیریت لینک می‌تواند انتخاب مناسبی برای پروژه‌های ارتباطی حرفه‌ای باشد.
